濰坊濰柴柴油發動機工作原理之一進氣沖程

一. 進氣沖程

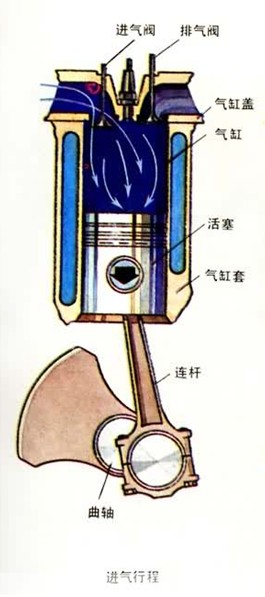

第一沖程——進氣，它的任務是使氣缸內充滿新鮮空氣。當進氣沖程開始時，活塞位于上止點，氣缸內的燃燒室中還留有一些廢氣。
當曲軸旋轉肘，連桿使活塞由上止點向下止點移動，同時，利用與曲軸相聯的傳動機構使進氣閥打開。
隨著活塞的向下運動，氣缸內活塞上面的容積逐漸增大：造成氣缸內的空氣壓力低于進氣管內的壓力，因此外面空氣就不斷地充入氣缸。
進氣過程中氣缸內氣體壓力隨著氣缸的容積。圖中縱坐標表示氣體壓力P，氣缸內氣體壓力的變化規律。從中我們可以看出進氣開始，由于存在殘余廢氣，所以稍高于大氣壓力P0。在進氣過程中由于空氣通過進氣管和進氣閥時產生流動阻力，所以進氣沖程的氣體壓力低于大氣壓力，其值為0.085～0.095MPa，在整個進氣過程中，氣缸內氣體壓力大致保持不變。
當活塞向下運動接近下止點時，沖進氣缸的氣流仍具有很高的速度，慣性很大，為了利用氣流的慣性來提高充氣量，進氣閥在活塞過了下止點以后才關閉。雖然此時活塞上行，但由于氣流的慣性，氣體仍能充人氣缸。
